微流控芯片激光塑料焊接设备应用解析

来源：德赢·vwin体育精密发布时间：2025-07-09 04:05:38

在生物医学、化学分析和环境监测等领域，微流控芯片正逐渐成为关键实验平台。芯片内部的精密流道结构对密封工艺提出了极高要求。然而，传统封装方式如超声波焊接、热压工艺和胶水粘接存在诸多缺陷，已难以满足现代微流控器件对洁净度、密封强度和批量效率的需求。

为此，激光塑料焊接技术正成为微流控芯片封装的新主流。


一、微流控芯片的结构与封装难题

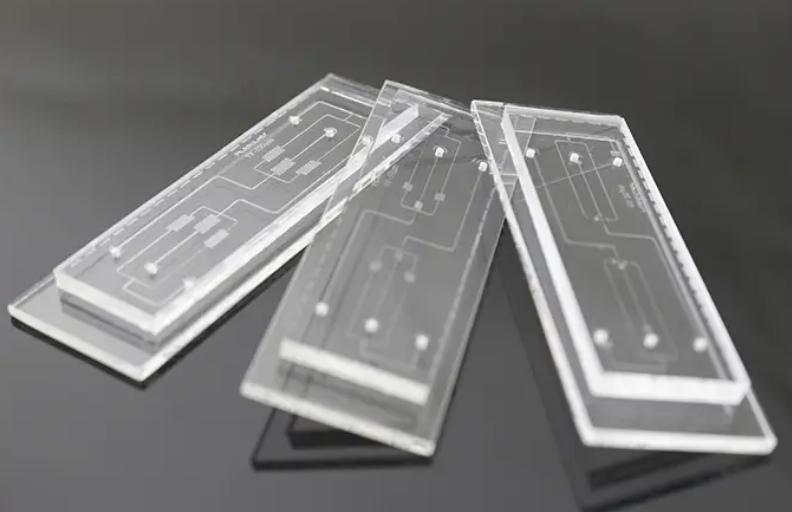

微流控芯片一般由两部分组成：上层为盖片（塑料薄膜或几毫米厚塑料片），下层为雕刻或注塑成形的基底，其上形成了宽度在100μm至1mm之间的微型流道。封装必须确保焊缝无污染、无热损、密封严密，这对传统工艺构成挑战。

传统工艺的问题：

* 超声波焊接：产生粉尘和溢料，污染流道；
* 热压工艺：热影响区大，易变形，效率低；
* 胶水粘接：存在渗胶风险，增加点胶和固化工序，成本高。

这些工艺在洁净度、精度控制和自动化效率方面都存在短板。

二、激光塑料焊接技术优势

激光塑料焊接，又称“激光透射焊接”，采用高能激光束穿透上层塑料后，由下层塑料吸收热量实现局部熔融，借助压力完成密封融合。其优势在于：

* 非接触洁净焊接：无粉尘、无污染；
* 热影响小：不损伤流道结构；
* 无需添加胶水或吸光剂；
* 适合批量自动化：效率高，焊缝一致性好；
* 焊缝美观牢固，可控制在100μm精度范围内。

三、行业趋势：欧美市场加速发展

据 Persistence Market Research 报告显示，2024年欧洲激光塑料焊接市场规模达4.18亿美元，预计到2031年将增长至7.61亿美元，年复合增长率高达8.9%。其中，德国占据市场30%的份额，依托 TRUMPF、LPKF 等技术龙头以及发达的汽车与医疗行业，推动洁净封装应用快速普及。

与此同时，美国也在加速布局透明塑料焊接。2025年1月，Laser Photonics（NASDAQ\:LASE）启动“Clear-on-Clear”项目，该技术可在无需吸收剂的情况下实现透明塑料的高精密焊接，特别适用于医疗微流控芯片领域。其子公司 CMS 系统支持自动产线集成，采用离轴视觉定位技术，精准度高、兼容性强。

此外，瑞士 Hymson于2025年收购 Leister 激光焊接业务，宣布将其高精度技术引入中国，进一步推动全球化合作，反映出微流控封装技术国际协同的加快。

四、德赢·vwin体育精密解决方案

面对微流控芯片洁净焊接需求，德赢·vwin体育精密推出的透明塑料激光焊接系统具备领先优势。

系统特点：

* 无需吸光添加剂，洁净无污染；
* 模块化设计：激光器、光学组件、运动系统与夹具一体化；
* 多轴联动控制，可实现点、线、圆、自由图形等多种焊接形式；
* 红光辅助定位 + CCD监控系统；
* 激光器免维护、寿命长、稳定可靠；
* 结构紧凑，便于嵌入产线或实验室部署。

可焊接材料广泛：

材料类型	示例材料
通用塑料	PP、PE、PVC
工程塑料	PC、POM、PBT、PA6
超级工程树脂	PPS、PEEK、LCP、PEI
透明材料	PC、PET、PMMA 等
膜材料	PFA、PTFE膜（25~100μm）
非织造布	各种密度 PP 材网格布

→ 实现3\~5mm厚塑料焊接，以及膜材的无损洁净封装。

五、微流控芯片中的实际应用

通过德赢·vwin体育精密激光焊接系统，制造商可实现：

* 无污染封装，保护内部流道；
* 微米级焊缝控制，确保流道结构精度；
* 适应不同结构芯片：如实验室芯片、即时诊断芯片（POCT）、生化反应芯片；
* 高自动化效率：提升生产良率与一致性。

结合欧美“清洁焊接”趋势和高精医疗封装的需求，该系统技术路线高度一致，并具备本土制造与服务优势。

六、总结展望

微流控芯片对洁净密封提出了前所未有的挑战。传统工艺的局限，推动了激光塑料焊接技术在全球范围的迅速普及。特别是在欧洲和美国市场，对透明塑料洁净封装技术的研发持续加码，行业趋势愈发清晰。

在这一背景下，德赢·vwin体育精密的透明塑料焊接系统，以其洁净、安全、高效、灵活的特性，不仅满足本土市场对微流控芯片焊接的严苛要求，更具备向欧美市场同步升级、对接国际技术标准的潜力。

激光塑料焊接技术，正成为高端微流控封装的核心能力。在全球技术融合与本土制造能力提升的双重驱动下，中国厂商有望在这一赛道中占据重要一席。
