视觉定位激光雕刻机怎么用感光胶

来源：德赢·vwin体育精密发布时间：2025-07-18 11:05:22

在现代精密加工和个性化定制行业中，视觉定位激光雕刻机已成为不可或缺的重要工具。尤其在PCB电路板制作、丝印模板、微细加工和雕刻标签领域，感光胶的使用为激光雕刻提供了更高的精度和效率。那么，视觉定位激光雕刻机如何正确使用感光胶？有没有不需要紫外光的感光胶可以选择？本文将为你详细解析。


一、什么是视觉定位激光雕刻机？

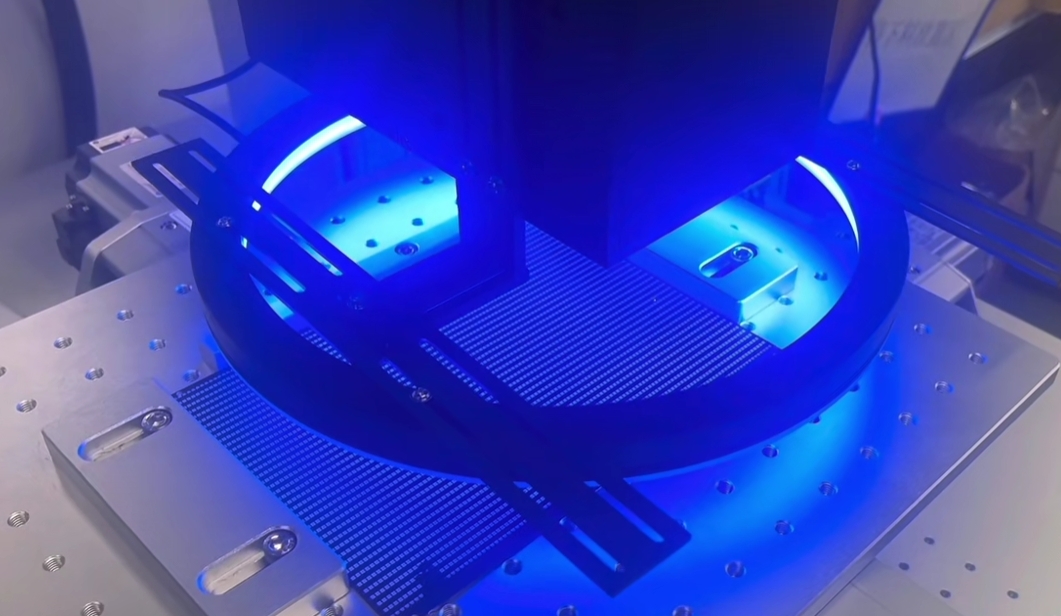

视觉定位激光雕刻机是一种通过工业相机识别定位点，精确引导激光进行雕刻、打标、切割的设备。相比传统激光雕刻，它具备“自动识别图形”、“纠正位置偏差”的能力，大幅提高对位精度，适合高要求的加工任务。

在实际应用中，感光胶常作为辅助材料用于形成图案模板或遮光层，配合激光雕刻实现图形转移或图层加工。

二、感光胶在激光雕刻中的作用

感光胶（Photoresist）是一种对特定波长光线敏感的高分子化合物，它的主要作用是：

1. 形成图案模板：通过曝光后显影，可以留下特定图案区域供激光雕刻。
2. 保护图层不被误刻：在微细加工中，未曝光区域感光胶可作为抗蚀剂保护基材。
3. 提升精度：相比直接雕刻，感光胶转移图案可更准确控制图形边界。

三、视觉定位激光雕刻机使用感光胶的步骤

下面是常规的使用流程：

步骤一：准备基材和涂胶

将感光胶均匀涂布在需要雕刻的材料表面。常见方式有旋涂（Spin Coating）或手工涂布，确保胶层平整、厚度一致。

步骤二：软烘（Pre-bake）

涂胶后通常需要进行低温烘干（如80℃加热2分钟），让溶剂挥发，胶层定型但未曝光。

步骤三：曝光

这一步决定图案的形成位置。将设计好的图案通过掩膜（Mask）或数字光处理系统照射到感光胶上。传统方法使用紫外线光源（UV 365nm），使受光部分发生化学反应。

> 注意：有些新型设备使用“数字光处理”技术，可以实现掩膜曝光而不需要紫外光源。

步骤四：显影

将曝光后的材料放入显影液中，未曝光或已曝光（取决于胶的类型）部分被显影液溶解，从而形成清晰图案。

步骤五：激光雕刻（定位执行）

此时将材料放入视觉定位激光雕刻机。机器自动识别预设定位标记，对准图案区域，用激光完成刻蚀、切割或打孔等操作。

步骤六：去胶（剥除）

加工完成后，可用去胶液（如NMP或特定溶剂）去除剩余的感光胶，留下清晰的雕刻成品。

四、有没有不用紫外光的感光胶？

答案是：有！

近年来，随着环保和设备集成化的发展，出现了以下几类“免紫外光”的感光胶技术：

1. 可见光感光胶（蓝光/绿光）

这类感光胶可以在蓝光（405nm）或绿光（532nm）激光下直接曝光，适用于部分激光雕刻机。

2. 热敏感光胶（Thermal Resist）

无需光照，靠激光的热量触发化学反应形成图案，用于激光直写系统。

3. 免掩膜数字曝光胶

配合DLP（数字光处理）技术，在不使用传统紫外灯的条件下，投影图形形成曝光图案，可省略掩膜工序。

4. 干膜感光胶（Dry Film）

通过压膜与激光辅助直接加工，不需液体涂胶和紫外曝光，适合柔性线路板、小批量加工。

五、选择感光胶时的建议

应用场景	推荐感光胶类型	是否需要紫外光
高精度微细电路板	UV感光胶	是
雕刻标签/模板	蓝光感光胶/热敏胶	否
激光直接加工	热敏光胶	否
环保需求/无尘室	干膜感光胶	否

六、小贴士与注意事项

* 选择感光胶时需匹配你激光设备的波长（405nm、532nm、1064nm等）。
* 若选择免紫外光感光胶，应确认雕刻机支持该类型曝光方式。
* 感光胶保存需避光、低温，避免提前反应失效。
* 激光雕刻前务必完成图案显影或干膜压合，防止成品模糊或变形。

结语：

视觉定位激光雕刻机配合感光胶使用，极大提升了加工精度和自动化程度。如今，感光胶不再局限于紫外光类型，市面上已有多种免紫外光的替代方案，满足更多场景和环保需求。根据实际加工需求选择合适的感光胶类型和激光设备，可实现更高效率、更低成本的精密加工。

如您对视觉定位雕刻设备和配套感光材料有进一步兴趣，欢迎了解德赢·vwin体育精密激光雕刻方案，提供从设备到工艺一站式支持。
